Rangkaian Campuran


Tujuan Pembelajaran
  • • Siswa mampu mengidentifikasi jenis rangkaian listrik campuran.
    • Siswa mampu menentukan nilai rangkaian listrik campuran.
Rangkaian Campuran

Rangkaian ini merupakan rangkaian kombinasi antara rangkaian seri dan paralel pada rangkaian listrik. Rangkaian ini mempunyai fungsi untuk menghindari adanya rangkaian listrik yang kompleks baik dari segi desain maupun dari segi perhitungan distribusi arus, tegangan, dan hambatannya. Skema rangkaian campuran dapat dilihat pada Gambar 5 dan contoh rangkaian campuran dapat dilihat pada Gaambar 6.

rangkaian campuran
Gambar 5. Skema Rangkaian Campuran

rangkaian campuran

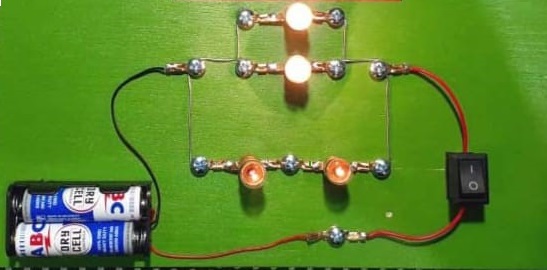

Gambar 6. Rangkaian Campuran
Sumber: shopee.co.id

Untuk menghitung nilai hambatan pada rangkaian campuran digunakan rumus:

Rcampuran = Rparalel + Rseri

Contoh Soal
Terdapat sebuah rangkaian listrik berikut
rangkaian campuran
Berapakah nilai hambatan total dari sebuah rangkaian campuran di atas?
Diketahui :
R1 = 20 Ω
R2 = 15 Ω
R3 = 30 Ω
Ditanya Rtotal = ?
Jawab :
Rtotal = Rparalel + Rseri
Yang pertama dilakukan adalah menghitung nilai hambatan paralelnya (R2 dengan R3)
Rparalel = $\frac{1}{Rtotal}$
$\frac{1}{Rtotal}$= $\frac{1}{R2}$ + $\frac{1}{R3}$
$\frac{1}{Rtotal}$ = $\frac{1}{15}$ + $\frac{1}{30}$
$\frac{1}{Rtotal}$ = $\frac{2}{30}$ + $\frac{1}{30}$
$\frac{1}{Rtotal}$ $\frac{3}{30}$
Rparalel = $\frac{30}{3}$
Rparalel = 10 Ω
Kemudian, hitung nilai hambatan serinya
Rtotal = 10 Ω + 20 Ω
Rtotal = 30 Ω
Jadi, nilai hambatan total rangkaian campuran di atas adalah 30 Ω.


Ayo Mencoba
Petunjuk :
  • Setelah membaca materi di atas, coba jawab soal dibawah ini.
  • Jika jawaban kamu benar, maka kotak akan bewarna "Biru".
  • Jika jawaban kamu salah, maka kotak akan bewarna "Merah".
    • rangkaian campuran
    Berapakah hambatan total rangkaian di atas?
    Diketahui :
        R1  = Ω
        R2 = Ω
        R3 = Ω
        R4 = Ω
    Ditanya Rtotal = ?
    Penyelesaian
    Tentukan hambatan masing-masing rangkaian terlebih dahulu
    R1 dan R2 merupakan rangkaian seri, sehingga
        Rseri = R1 + R2
        = + = Ω
    R3 dan R4 merupakan rangkaian paralel, sehingga
    $\frac{1}{Rparalel}$ = $\frac{1}{R3}$ + $\frac{1}{R4}$
    $\frac{1}{Rtotal}$ =  1 + 1
    $\frac{1}{Rtotal}$  =
    Ubah hasilnya ke bilangan desimal
    Rparalel =
    Kemudian tentukan hasil akhirnya
    Rtotal = Rseri + Rparalel
        = + = Ω
    Jadi, nilai hambatan total rangkaian di atas adalah Ω
